 さて先般、鉄コレ台車を流用して制作した
保線用トロッコ・・・
実際に某私鉄で使用されているようですが、
我が家も大量に在庫となっている台車を用いて、
同様のモノを3つほど作成!
IMG_2717
 台車上に艤装する枠を作り、
プラバンで蓋をするような簡単な作りですが、
完成させてみたものの、艤装部分の枠の厚さが
どうしても納得がいかず。
IMG_2727
 実際に実物の姿を眺めてみると、
枠の厚みは極めて薄く、
我が家の保線用トロッコは台枠の厚みがあり、
見た目からして重苦しい印象。。。(情)
IMG_2726
 そう考えたら速やかに納得した姿に作り変えましょう!
ということで、艤装した枠部分の作り直し作業を敢行!
したいという思いが先走り、なかなかいい案が浮かばず。(悩)
IMG_2728
 作業を行う下界にて色々と案を練りながら
気が付くと寝ているといった始末・・・
しかしながら、チョットした睡眠は
頭を冴えさせるようで、名案が!!(☆彡キラキラ‼)
IMG_2729
IMG_2730

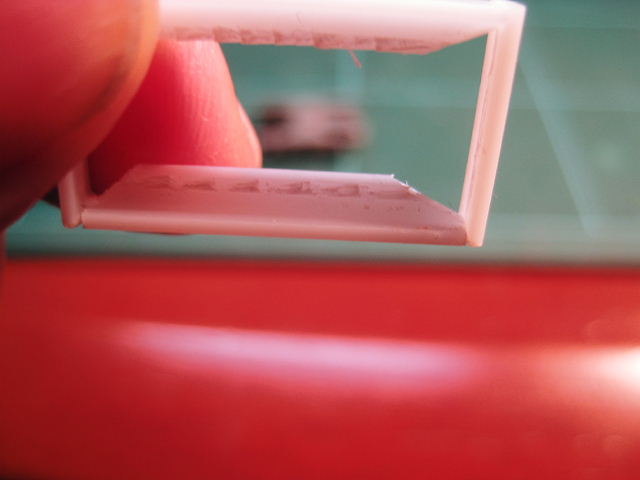

 枠を艤装した際に干渉する車輪部分との隙間ができるよう、
調整を施して枠を製作、
今回はH形のプラ棒からL字形に変え、
前回と同じような枠を再度作り、
荷面を載せれば出来上がるといった寸法。
IMG_2731
IMG_2732
IMG_2736

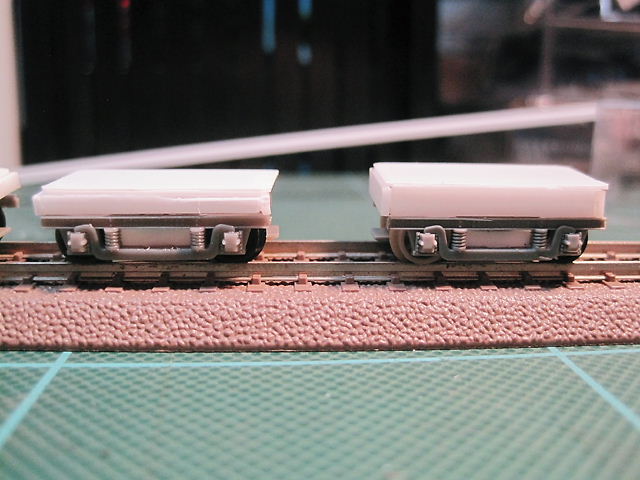

 前回の台枠の厚さに比べれば3/2程度の厚さになり、
見た目も若干ながらスッキリしたようで・・・
とりあえず、残り2つ分の台枠を作成して
今回の作業は終了!
IMG_2734
IMG_2735
 残りは連結器の作成も考えておきたいと思いますが、
形状的にはドローバータイプのモノになるかと・・・
残念ながら良い材料が見つからないのがなんとも。。。(悩)
IMG_2737

 いやぁ~、久々に見ましたねぇ、
    クズ人間・・・
やっちゃいけない所にきてBBQ、
インタビューされて逆ギレときたもんで、
人間落第だと思う さくら でございます・・・
最近は自分の権利ばかりを主張する
バカなヤカラ
が増えて困ります
ねぇ。。。m((_ _#))m
E0a6d_MUUAImSOO
 さて、我が家で大量に在庫している
鉄道コレクション用台車・・・
鉄コレシリーズ購入後、N化に伴って
捻出された台車をそのまま保管。。。
IMG_2586
 そんな中、鉄道車両用の台車を流用した
   保線用トロッコ
をネットで発見してしまい、
色々と画像を参考にしつつ作成してみることに♪
IMG_2579
 今回はプロトタイプ的に作成する様な感じとなりますが、
準備するものは
・鉄コレ用台車 TR11グレー
IMG_2673
・タミヤ プラ材3mmH形棒
・タミヤ プラ板
・拡大鏡
IMG_2675
ということで、さっそく作業を♪

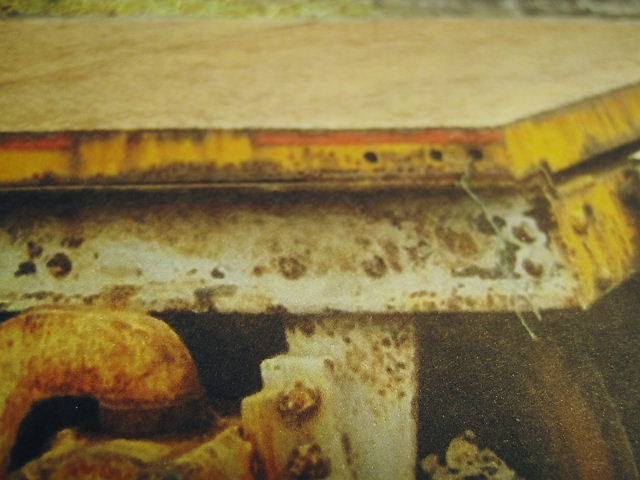

 印刷した画像をよ~く確認後、
不要部分の除去作業ということで
車輪を外してからブレーキ装置の切除を行い、
IMG_2674
IMG_2677
続いて板ばね部分の除去を行い、
彫刻刀などで削り残し部分の切削を行い完了する。
IMG_2678

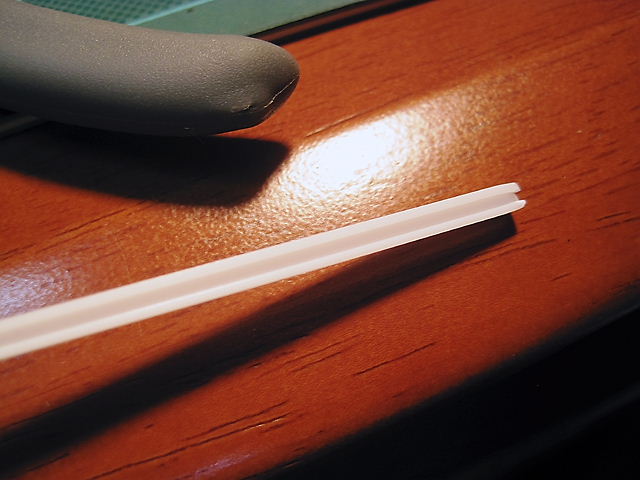

 一方、荷台部分ですがタミヤ プラ材3mmH形棒を用い、
IMG_2680
台車枠に合わせて各々のサイズに切り分け、
IMG_2681
IMG_2682
台枠の左右を結ぶ部分に関しては、
H棒の-部分を中心から切断してI棒に。
IMG_2683

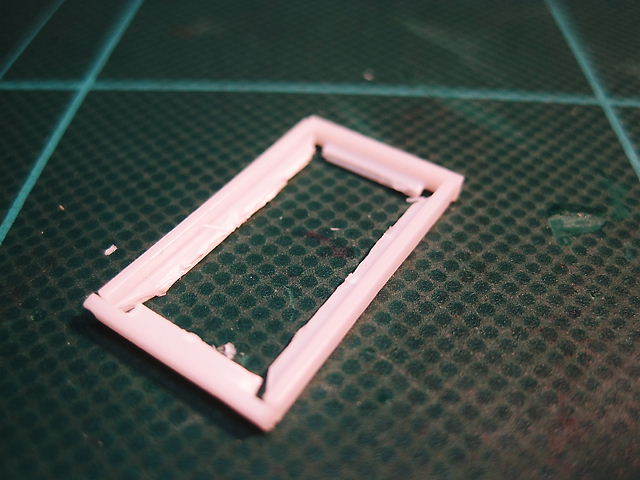

 台枠上に設置するH棒に関しては
台枠の干渉部分を避けるため、
H→h形に修正後、長方形に組んで接着、
固着を確認してから台枠上に。
IMG_2685
 枠組みの固着を待つ間に側受と側梁上の不要部分を切除、
また、釣合梁の裏側からプラ板を接着して
実際のトロッコと同様に閉鎖処置を。
IMG_2686
IMG_2687

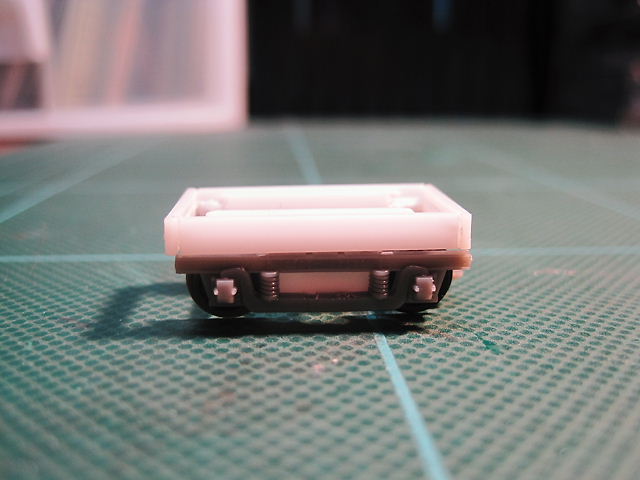

 枠組みの方もしっかり固着し台枠上に載せてみましたが、
IMG_2689
本来であれば枠組みの方はもう少し厚みが薄い方がベスト、
だた、車輪のフランジのサイズを考えると、
枠組みの厚みは仕方ないのかと。。。(悩)
IMG_2696

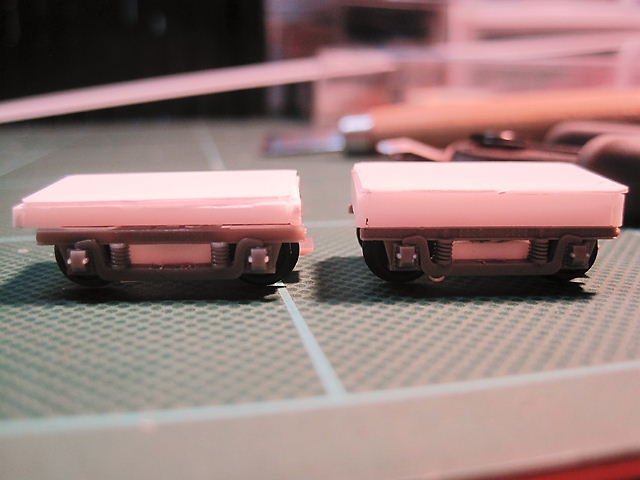

 最後にプラ板から枠組みに合わせたサイズに
切出して枠組み上にのせて見ましたが、
IMG_2688
IMG_2690
見た目の雰囲気は良さげな雰囲気・・・
欲をいえば枠組みの厚さを
もう少し薄く仕上げたかったような。。。
IMG_2691
 あとは新製部分を黄色に塗装、
連結器部分の作成を行ないたいところですが、
残りのトロッコを作成してから考えたいと。
IMG_2697
 自作保線用トロッコ・・・
津川洋行から発売されている
保線車両などと組み合わせてもいいような。。。
